Série Arduino Básico #59 - Contador de cliques com display 7 segmentos - Arduino

Série Arduino Básico

Neste projeto vamos criar um contador de cliques usando um display de 7 segmentos e dois botões. O programa inicia no número zero. Ao clicar no botão direito, incrementa em +1 o valor no display. Ao clicar no botão esquerdo, decrementa -1 o valor no display.

Observações:

1. Neste projeto você poderá utilizar um display catodo comum ou anodo comum..

2. Antes de iniciar este projeto, recomendo que veja o seguinte tutorial: Projeto 55 - Usando display 7 segmentos com Arduino (código otimizado), onde mostramos como usar no código um array multidimensional (matriz).

Display de 7 segmentos: é um componente eletrônico utilizado para apresentar informações visuais. Possui apenas 1 dígito, formado por 7 segmentos de leds acionados de forma independente mais o led do ponto que fica no canto inferior direito do display. Desta forma é possível formar caracteres de 0 a 9, hexadecimais de A a F, e algumas letras do alfabeto latino. O display e formado pelo arranjo de LEDs (diodos emissores de luz) encapsulados em um invólucro apropriado, controlados individualmente, que podem estar acesos ou apagador, formando assim o caractere desejado. É possível encontrar no mercado, displays de catodo comum e de anodo comum.

No Squids Arduino você vai poder construir este projeto e aprender como ele funciona. Muito legal!!!

Obs.: Todos projetos foram testados pelo site www.squids.com.br/arduino que traz um tutorial completo para cada montagem com a lista de componentes, código do programa (sketch), simulação online, montagem do circuito e explicação detalhada do projeto.

Para ver todos projetos básicos publicados no Squids, acesse: projetos básicos

Como o projeto deve funcionar

Acesse o link: Projeto 59 - Contador de cliques com display 7 segmentos

1. Ao iniciar o programa, o display irá mostrar o número 0.

2. Ao pressionar o botão direito o valor do display será incrementado em +1.

3. Ao clicar o botão esquerdo,  valor do display será decrementado em -1.

4. Quando o valor for maior que nove, o display retornará ao valor 0.

5. Da mesma forma, quando e quando o valor for menor que 0, o display retornará 9 sem interromper a contagem.

Veja abaixo a montagem do circuito:

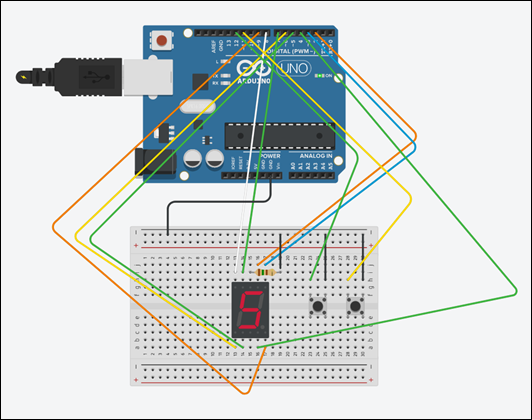

Montagem com display 7 segmentos (catodo comum) - Simulação

Veja abaixo o vídeo do projeto em ação:

Veja o tutorial completo em: Projeto 59 - Contador de cliques com display 7 segmentos
