Série Arduino Básico #48 - Como controlar um display LCD com o módulo I2C

Módulo I2C display LCD Arduino

Série Arduino Básico

Neste projeto vamos mostrar como instalar e controlar um display LCD utilizando o módulo I2C. Com o uso deste módulo o número de fios e portas utilizadas pelo Arduino reduz de 6 para 2 deixando livre mais portas digitais para os seus projetos.

Aplicação: Para fins didáticos e projetos que utilizam comunicação serial com display de cristal líquido.

Tudo para o seu Arduino!

No Squids Arduino você vai poder construir este projeto e aprender como ele funciona. Muito legal!!!

Obs.: Todos projetos foram testados pelo site www.squids.com.br/arduino que traz um tutorial completo para cada montagem com a lista de componentes, código do programa (sketch), simulação online, montagem do circuito e explicação detalhada do projeto.

Para ver todos projetos básicos publicados no Squids, acesse: projetos básicos

Comandos para limpar tela e pular linha

Acesse o link: Projeto 48 - Como controlar um display LCD com o módulo I2C

1. Ao iniciar o programa, você irá visualizar no display os dizeres: "Squids Arduino LCD e modulo I2C" com a luz de fundo (backlight) piscando.

2. Esta rotina se repetirá indefinidamente até você desligar o circuito.

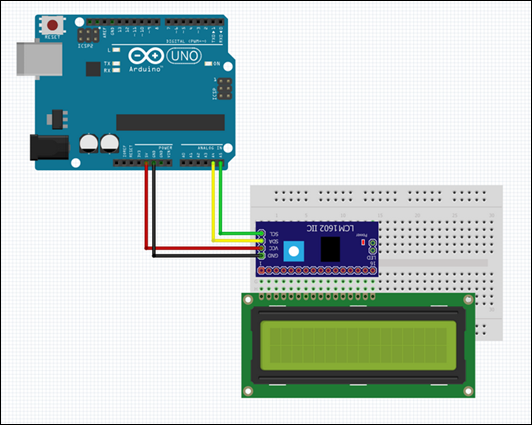

Veja abaixo a montagem do circuito:

a) Módulo I2C separado do display


b) Módulo I2C soldado no display LCD


Veja abaixo o vídeo do projeto em ação:

Veja o tutorial completo em: Projeto 48 - Como controlar um display LCD com o módulo I2C
