Série Arduino Básico #44 - Sensor de temperatura DHT11 com alarme RGB


Série Arduino Básico

Continuando nossa Série Arduino básico, vamos criar um circuito onde utilizamos um sensor de temperatura e umidade DHT11 e um Led RGB como alarme.

De acordo com as temperaturas lidas no sensor obteremos as cores do led RGB que irão variar entre vermelho, verde e azul.

Também neste projeto poderemos visualizar os valores de temperatura e umidade em um display LCD e no monitor serial do IDE do Arduino.

Sensor DHT11 - O DHT11 é um sensor básico de baixo custo utilizado para a medição de temperatura e umidade do ar ambiente através de um termistor e um sensor capacitivo. Existem várias versões diferentes do DHT11 com a mesma aparência e número de pinos. Portanto é importante verificar o data sheet do componente para obter suas características principais. No nosso projeto as características estão descritas na tabela de componentes.

Led RGB - O LED RGB nada mais é que três Leds em um só, ele é formado por um vermelho (R de red), um verde (G de green) e um azul (B de blue). Associando as cores dos três Leds é possível se obter várias possibilidades de cores.

Aplicação: Para fins didáticos e projetos onde é necessária a medição e monitoramento de temperaturas do ambiente.

Tudo para o seu Arduino!

No Squids Arduino você vai poder construir este projeto e aprender como ele funciona. Muito legal!!!

Obs.: Todos projetos foram testados pelo site www.squids.com.br/arduino que traz um tutorial completo para cada montagem com a lista de componentes, código do programa (sketch), simulação online, montagem do circuito e explicação detalhada do projeto.

Para ver todos projetos básicos publicados no Squids, acesse: projetos básicos

Usando sensor de temperatura DHT11 c/ alarme

Acesse o link: Projeto 44 - Sensor de temperatura e umidade com alarme RGB

1. Ao executar o programa, a temperatura atual em Celsius é exibida na tela do display LCD.

2. Dependendo da temperatura, a cor do led irá se alterar para vermelho (temperatura >= 25 ºC), verde(temperatura entre 15 e 25ºC) ou azul (temperatura < 15º).

3. Ao apertar o botão (push button), a umidade relativa será exibida na tela do display no lugar da temperatura.

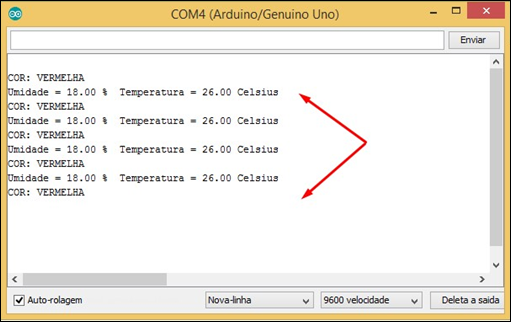

4. Para visualizar a leitura das temperaturas e umidade relativa registradas, clique no ícone monitor serial, como mostra a figura abaixo:


Veja abaixo a montagem do circuito:


Veja abaixo o vídeo do projeto em ação:

Veja o tutorial completo em: Projeto 44 - Sensor de temperatura e umidade com alarme RGB
