Série Arduino Básico #70 - Exibindo frases com efeito "scroll" em uma matriz de leds - Arduino

Série Arduino Básico

O objetivo deste projeto é criar um algoritmo para gerar um efeito "scroll" na exibição de frases em uma matriz de leds 8 X 8. No Projeto 69 - Exibindo frases em uma matriz de LEDs 8 X 8 com Arduino - operadores bit a bit utilizamos o conceito de operadores bitwise (bit a bit) para gerar caracteres na matriz de leds. Utilizando o mesmo conceito, vamos criar o efeito "scroll", onde os caracteres são deslocados para a esquerda em uma velocidade definida.

Operadores Bitwise (bit a bit) são utilizados quando precisamos realizar operações a nível de bits com números inteiros, ou seja, trabalhar com sua representação binária.

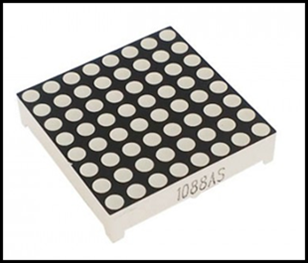

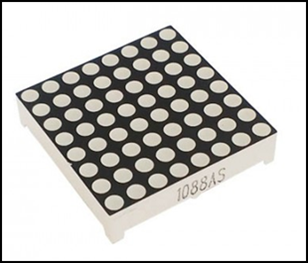

Matriz de leds é um componente eletrônico que possui 64 LEDs de 3mm ou 5mm distribuídos em 8 linhas e 8 colunas formando uma matriz quadrada. A matriz de leds é um componente muito utilizado no desenvolvimento de projetos com efeitos visuais, exibição de textos, imagens ou números.

Existem vários modelos de matizes de leds no mercado, mas para a montagem e programação precisamos saber basicamente qual é o tipo organização interna do componente, sendo eles:

1. Linhas (catodo comum) |  Colunas (anodo comum) - imagem à esquerda

2. Linhas (anodo comum)  |  Colunas (catodo comum) - imagem à direita

Obs.: Para você saber qual é a organização interna da matriz de leds é necessário conhecer o datasheet do componente ou fazer um teste prático para identificação que mostraremos mais abaixo neste artigo.

No Squids Arduino você vai poder construir este projeto e aprender como ele funciona. Muito legal!!!

Obs.: Todos projetos foram testados pelo site www.squids.com.br/arduino que traz um tutorial completo para cada montagem com a lista de componentes, código do programa (sketch), simulação online, montagem do circuito e explicação detalhada do projeto.

Para ver todos projetos básicos publicados no Squids, acesse: projetos básicos

Como o projeto deve funcionar

Acesse o link: Projeto 70 - Exibindo frases com efeito "scroll" em uma matriz de leds - Arduino

1. Ao iniciar o programa, a matriz de leds irá exibir repetidamente os caracteres da frase "PROJETOS SQUIDS ARDUINO".

Veja abaixo a montagem do circuito:

Veja abaixo o vídeo do projeto em ação:

Veja o tutorial completo em: Projeto 70 - Exibindo frases com efeito "scroll" em uma matriz de leds - Arduino
